Средства визуальной и тактильной информации являются критически важным элементом безбарьерной среды. Они не просто навигационные указатели https://rpksun.ru/, а инструменты, обеспечивающие равный доступ к услугам и пространству для людей с полной или частичной потерей зрения.
В контексте развития общества понимание классификации, технологических особенностей и строгих нормативов установки этих элементов становится обязательным для архитекторов, проектировщиков, управляющих компаний и бизнеса.
Обязательность установки и нормативная база
Требования к размещению тактильных средств информации закреплены на законодательном уровне и являются обязательными для исполнения. Основной свод правил содержится в актуализированной редакции СП 59.13330.2020 «Доступность зданий и сооружений для маломобильных групп населения» (ранее СНиП 35-01-2001)*. Этот документ определяет, какие именно объекты и элементы инфраструктуры должны быть оснащены тактильными табличками и указателями.
Ключевым изменением последних лет стало введение в действие обновленных национальных стандартов. С 1 июля 2026 года вступает в силу ГОСТ Р 52875-2025 «Тактильные наземные указатели для инвалидов по зрению. Технические требования», который придет на смену предыдущей версии 2018 года. Помимо этого, действуют жесткие требования ГОСТ Р 51671-2020 (касается средств связи и информации) и ГОСТ Р 59602-2021, регламентирующий тактильно-визуальные средства информирования.
- В зонах массового посещения - торговых центрах, поликлиниках, вокзалах, гостиницах и банках - установка таких табличек критически необходима.
- При входе в здание должна быть размещена тактильная или тактильно-звуковая мнемосхема, отображающая планировку помещений.
- Ее расположение строго регламентировано: с правой стороны по ходу движения, на удалении от 2 до 4 метров от дверного проема.
Отсутствие этих элементов является прямым нарушением федерального законодательства о социальной защите инвалидов и может служить основанием для предписаний контролирующих органов.
Виды тактильных табличек по функциональному назначению
Классификация тактильных носителей информации зависит от задач, которые они решают в структуре навигации. Разделение происходит не только по форме, но и по способу взаимодействия с пользователем.
К первой категории относятся информационные идентификационные таблички. Их основная функция - сообщить конкретные данные о помещении или объекте (номер кабинета, название аудитории, этаж). В таких табличках обязательно дублирование плоскопечатного текста (символы высотой не менее 2 мм) рельефно-точечным шрифтом Брайля. Они размещаются строго со стороны дверной ручки на расстоянии 0,3 м от края дверного проема на высоте 1,4–1,6 м от пола.
Вторая категория - тактильные мнемосхемы и планы эвакуации. Это наиболее сложный вид продукции, представляющий собой рельефно-графическое изображение пространства. Такие схемы не просто информируют о местонахождении, а дают целостную картину планировки этажа или здания в целом. К ним предъявляются повышенные требования по тактильной читаемости: глубина схемы не должна превышать 60 см, чтобы пользователь мог дотянуться до ее верхнего края, а угол наклона не должен быть более 45 градусов.
Третья категория - навигационные и предупреждающие указатели. Сюда относятся напольные тактильные наземные указатели (ТНУ), которые монтируются в пол. Они бывают двух типов: предупреждающие (с рифами в виде усеченного конуса, сигнализирующие о препятствии или крае платформы) и направляющие (с продольными полосами, задающие траекторию движения). Высота рифов таких указателей строго регламентирована и составляет 4,0 мм для обеспечения уверенного тактильного обнаружения обувью или тростью.
Технические характеристики и материалы изготовления
Производство тактильных табличек требует соблюдения строгих физических параметров, чтобы информация оставалась читаемой на ощупь многие годы. Основной элемент - шрифт Брайля. Каждая точка должна иметь полусферическую форму, высоту не менее 0,8 мм и до 1,0 мм, диаметр у основания 1,5 мм. Расстояние между точками внутри одной ячейки выверено до миллиметра (ячейка 4,5 на 8 мм), что позволяет указательному пальцу однозначно считывать комбинации.
Выбор материала основы зависит от условий эксплуатации. Для внутренних помещений чаще всего используется ПВХ (поливинилхлорид) толщиной 3 мм. Это экономичный, легкий материал, который легко моется и устойчив к бытовым воздействиям. Производители часто используют матовую ламинацию, чтобы избежать скольжения пальцев и прилипания при влажности.
Для фасадов зданий и уличной навигации применяются более серьезные решения: композитные панели (пластик с металлическим слоем), оргстекло (акрил) и алюминий.
Алюминий и латунь устойчивы к коррозии и механическим повреждениям, их рекомендуют устанавливать на входах в метро и на остановках общественного транспорта. Цветовое решение также играет роль: для слабовидящих предусмотрены контрастные цвета подложки (желтый, белый на темном фоне), при этом сам рельефный шрифт часто окрашивается в яркий контрастный цвет для максимальной визуализации остаточным зрением.
Сравнительные характеристики материалов для тактильных табличек
Выбор материала напрямую влияет на долговечность и удобство использования тактильных указателей. Ниже представлены основные параметры, которые необходимо учитывать при проектировании.
| Материал | Толщина | Устойчивость к УФ | Тактильная чувствительность | Рекомендуемое место установки |
|---|---|---|---|---|
| ПВХ (3 мм) | 3,0 мм | Низкая (выцветает за 2 года) | Высокая (матовая поверхность) | Внутренние помещения, офисы |
| Акрил (оргстекло) | 4,0-5,0 мм | Средняя (желтеет) | Средняя (скользит) | Вестибюли, коридоры |
| Алюминий | 1,5-2,0 мм | Высокая (не выцветает) | Низкая (холодный) | Фасады, транспорт, улица |
| Композит (алюкобонд) | 4,0 мм | Высокая | Средняя | Наружная навигация, входные группы |
| Латунь | 1,0-1,5 мм | Максимальная | Высокая (шероховатая) | Исторические здания, элитные объекты |
Инновационные решения. QR-коды и кнопки вызова

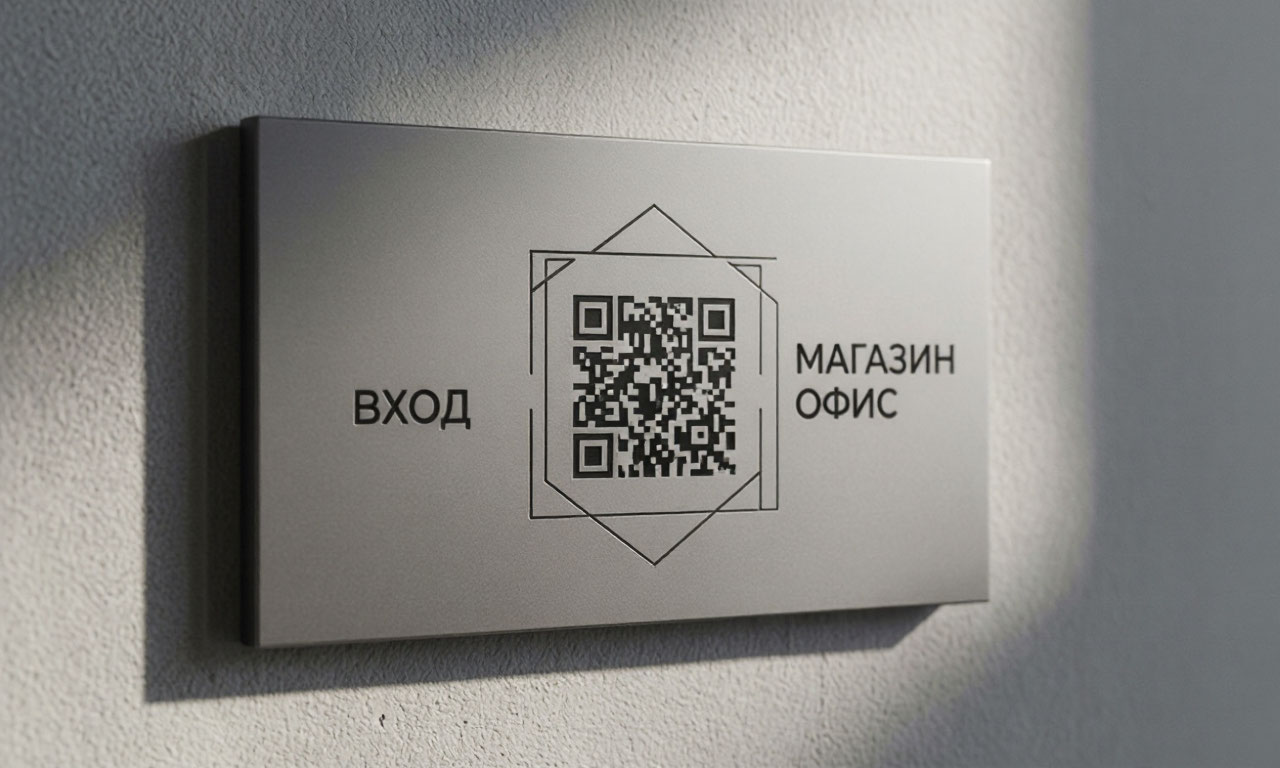

Современные тактильные таблички эволюционируют, интегрируясь с цифровыми технологиями. Одним из трендов является внедрение тактильных QR-кодов (TQ Braille). Обычный QR-код бесполезен для незрячего человека, так как камера телефона не может его навести без визуального контроля. В Италии и других странах уже внедряются QR-коды, окруженные специальной тактильной рамкой. Эта рамка позволяет на ощупь точно определить местоположение кода и навести смартфон.
После сканирования пользователь попадает на голосовую страницу с описанием услуги или объекта.
Другой значимый сегмент - таблички с кнопкой вызова персонала. Эти устройства критически важны на объектах, где невозможно обеспечить постоянное физическое присутствие ассистента (например, на входе в аптеку или банкоматный зал). Табличка содержит рельефную пиктограмму и шрифт Брайля с надписью «Вызов персонала». При нажатии кнопки (которая монтируется отдельно или встроена в корпус) сигнал поступает на пульт дежурного или мобильный брелок сотрудника.
Такие системы часто работают по радиоканалу, что упрощает монтаж в уже отремонтированных помещениях.
При проектировании таких узлов важно учитывать зону досягаемости: кнопка и информационное поле должны располагаться на высоте от 0,9 до 1,6 м, а перед ними должно быть свободное пространство для подъезда коляски (ширина не менее 0,9 м).
Правила размещения и эргономика
Эффективность тактильной таблички напрямую зависит от точности ее монтажа. Стандарт предписывает размещать тактильные элементы на высоте от 1,4 до 1,6 м от уровня пола. Эта зона оптимальна как для чтения пальцами рук, так и для безопасного расположения (вне зоны случайного удара локтем или тростью).
Существует категорический запрет на размещение информации на дверных полотнах. Дверь открывается - и табличка становится недоступной или неудобной для чтения. Исключение составляют только редко открываемые створки. Указатель должен крепиться на неподвижной стене рядом с ручкой двери, причем расстояние от края проема до центра таблички должно составлять от 0,3 до 0,6 м. Это позволяет человеку автоматически найти табличку, проведя рукой по стене в стандартном месте.
Для напольных указателей предусмотрена организация «зон внимания». Перед мнемосхемой или поворотом коридора за 30 см до объекта укладывается серия из 9 параллельных направляющих полос ТНУ. Это служит сигналом: впереди важный объект навигации.
Ширина таких зон должна соответствовать ширине самого указателя, но составлять не менее 1 метра, чтобы исключить случайный проход мимо.
Вот оформленный ответ в виде простого HTML-документа (без CSS-стилей, только базовая структура и семантическая разметка): html
СП 59.13330.2020 «Доступность зданий и сооружений для маломобильных групп населения»
(ранее СНиП 35-01-2001)
СП 59.13330.2020 - ключевой документ, определяющий проектирование безбарьерной среды в России. Он обязателен для всех строек и реконструкций. Проще говоря, это «конституция доступности».
Кто такие «маломобильные группы населения» (МГН)?
Это не только инвалиды, а все, кто испытывает трудности при движении или ориентации:
- Инвалиды (колясочники, с нарушением зрения, слуха, ментальными особенностями).
- Люди с временными нарушениями здоровья (перелом, послеоперационный период).
- Пожилые люди.
- Беременные женщины.
- Люди с детскими колясками, тележками, крупным багажом.
Принцип документа: «Универсальный дизайн» - не отдельный вход «для инвалидов», а удобный вход для всех.
Предшественник: СНиП 35-01-2001 (первые нормы о доступности в РФ).
- Актуальная версия: СП 59.13330.2020 (утвержден Приказом Минстроя № 904/пр от 30.12.2020, действует с 1 июля 2021 года).
Что нового принесла версия 2020 года и последние изменения?
Последние изменения (Изменение № 4) вступили в силу в феврале 2025 года. Основные нововведения:
1. Парковка для инвалидов (гибкие расстояния)
Раньше было жесткое требование: не дальше 50 м от входа. Теперь, при сложном рельефе или реконструкции, допускается увеличение:
- До 150 м - для общественных зданий.
- До 200 м - для жилых домов (от парковки до подъезда).
2. Навигация для незрячих (тактильные указатели)
Обязательна тактильная плитка (направляющие полосы и рифленые конусы перед лестницей) в следующих местах:
- В зонах обслуживания посетителей (например, МФЦ, банки), если на этаже бывает >50 человек в день.
- На транспортных объектах (вокзалы, метро) перед дверями и лестницами.
3. Безопасность на улице
- Люки: запрещены крышки с ребрами жесткости выше 5 мм на путях движения МГН.
- Перепады высот: при бордюре высотой до 20 см требуется бордюрный пандус (плавный заезд).
4. Упрощение норм (Изменение № 3 от 2024 г.)
Для стесненных условий (исторические здания, памятники архитектуры) разрешены послабления, если это не вредит безопасности:
- Уменьшение ширины коридоров до 1,4 м (вместо 1,8 м).
- Уменьшение глубины тамбуров до 2,0 м.
Основные цифры, которые должен знать проектировщик
- Пандус: нормативный уклон - не более 1:20 (5%). Для съемных пандусов допускается круче при малой высоте подъема.
- Двери: ширина в чистоте - не менее 1,2 м (для помещений с колясочниками) и 1,35 м (для входов в санузлы для инвалидов).
- Путь обхода препятствия: длина альтернативного маршрута для МГН не должна превышать 300 м.
Ответственность за нарушение норм
Отсутствие пандусов, узкие двери, отсутствие тактильной плитки - административное правонарушение:
- Штраф на должностных лиц: от 2000 до 3000 рублей.
- Штраф на юридических лиц: от 20 000 до 30 000 рублей.
СП 59.13330.2020 эволюционирует от жесткого свода правил для инвалидов к гибкой системе «Универсального дизайна». Он учитывает потребности всех людей с мобильными ограничениями и дает архитекторам инструменты для адаптации исторических зданий без нарушения требований безопасности.
